Current Transformator

Pengukuran atau pendeteksian arus listrik merupakan salah satu dari parameter utama yang diperlukan dalam kelistrikan. Misalkan untuk pengukuran arus yang besar, pengukuran daya dan sebagai parameter proteksi.
Current Transformer atau CT adalah salah satu type trafo instrumentasi yang menghasilkan arus di sekunder dimana besarnya sesuai dengan ratio dan arus primernya. Ada 2 standart yang paling banyak diikuti pada CT yaitu : IEC 60044-1 (BSEN 60044-1) & IEEE C57.13 (ANSI), meskipun ada juga standart Australia dan Canada.

CT umumnya terdiri dari sebuah inti besi yang dililiti oleh konduktor beberapa ratus kali. Output dari skunder biasanya adalah 1 atau 5 ampere, ini ditunjukan dengan ratio yang dimiliki oleh CT tersebut. Misal 100:1, berarti sekunder CT akan mengeluarkan output 1 ampere jika sisi primer dilalui arus 100 Ampere. Jika 400:5, berarti sekunder CT akan mengeluarkan output 5 ampere jika sisi primer dilalui arus 400 Ampere. Dari kedua macam output tersebut yang paling banyak ditemui, dipergunakan dan lebih murah adalah yang 5 ampere.
Pada CT tertulis class dan burden, dimana masing masing mewakili parameter yang dimiliki oleh CT tersebut. Class menunjukan tingkat akurasi CT, misalnya class 1.0 berarti CT tersebut mempunyai tingkat kesalahan 1%. Burden menunjukkan kemampuan CT untuk menerima sampai batas impedansi tertentu. CT standart IEC menyebutkan burden 1.5 VA (volt ampere), 3 VA, 5 VA dst. Burden ini berhubungan dengan penentuan besar kabel dan jarak pengukuran.Aplikasi CT selain disambungkan dengan alat meter seperti ampere meter, KW meter Cos Phi meter dll, sering juga dihubungkan dengan alat proteksi arus. Dengan mempergunakan bermacam ratio CT didapatkan proteksi arus dengan beragam range ampere hanya dengan satu unit proteksi arus. Yang perlu dipersiapkan adalah unit proteksi arus dengan range dibawah 5 ampere dan CT dengan ratio XXX:5. Misal unit proteksi mempunyai range 0,5 ~ 5 Amp, dengan mempergunakan CT dengan ratio 1000:5 maka range proteksi arus yang bisa dijangkau adalah 100 ~ 1000 Amp. Perhitungannya adalah sebagai berikut :
Range : 0,5 ~ 5 Amp
Ratio CT : 1000/5 : 200
Range dengan CT : (0,5 X 200) ~ (5 X 200) Amp : 100 ~ 1000 Amp

Note : Terminal CT sebaiknya dihubung singkat jika tidak terhubung dengan beban saat line primer dialiri arus. Ini mencegah pembebanan dengan impedansi yang terlalu besat dan mengakibatkan percikan bunga api listrik.

Dikutip Dari CurrentTransformator

Read More

Selamat Hari RAYA IDUL FITRI 1431H

Selamat hari raya idul fitri 1431H.
Mohon maaf lahir dan bathin ya..

Jika HATI sejernih AIR, jangan biarkan IA keruh,
Jika HATI seputih AWAN, jangan biarkan dia mendung,
Jika HATI seindah BULAN, hiasi IA dengan IMAN.
Mohon Maaf lahir Dan batin

Menyambung kasih, merajut cinta, beralas ikhlas, beratap DOA.
Semasa hidup bersimbah khilaf & dosa, berharap dibasuh maaf.

Mata kadang salah melihat.
Mulut kadang salah berucap.
Hati kadang salah menduga.
Maafkan segala kekhilafan.
Sebelas bulan Kita kejar dunia,
Kita umbar napsu angkara.
Sebulan penuh Kita gelar puasa,
Kita bakar segala dosa.
Sebelas bulan Kita sebar dengki Dan prasangka,
Sebulan penuh Kita tebar kasih sayang sesama.
Dua belas bulan Kita berinteraksi penuh salah Dan khilaf,
Di Hari suci nan fitri ini, Kita cuci hati, Kita buka pintu maaf.
Selamat Idul Fitri 1431 H, MOHON MAAF LAHIR DAN BATIN

RESEP SPECIAL KEMBALI FITRI 1431 H.
Bahan yg disediakan:
-1 potong rasa bersalah
-2 kg kasih sayang
-1 kg rasa menyesal d+
-2 kg saling memaafkan

BUMBU:
-1 ons ikhlas
-1 grm tawakal
-1 kg kebaikan
-3 lembar daun assalam, rasa hormat, tenggang rasa, saling menghargai.
Tuangkan kasih sayang, hiasi dengan “perasaan” cinta sesama mukmin
& ketulusan hati
dan yang terakhir, hidangkan dengan “kejujuran hati”
Minal a’idzin wal faidzin,,

Mari kita setting NIAT,
upgrade IMAN,
download SABAR,
delete DOSA,
approve MAAF,
hunting PAHALA agar kita getting GUEST LIST masuk surga..
Minal a’idzin wal faa idzin..

Read More

KONTAKTOR

Kontaktor adalah jenis saklar yang bekerja secara magnetik yaitu kontak bekerja apabila kumparan diberi energi. The National Manufacture Assosiation (NEMA) mendefinisikan kontaktor magnetis sebagai alat yang digerakan secara magnetis untuk menyambung dan membuka rangkaian daya listrik. Tidak seperti relay, kontaktor dirancang untuk menyambung dan membuka rangkaian daya listrik tanpa merusak. Beban-beban tersebut meliputi lampu, pemanas, transformator, kapasitor, dan motor listrik.


Adapun peralatan elektromekanis jenis kontaktor magnet dapat dilihat pada gambar berikut :


Prinsip Kerja

Sebuah kontaktor terdiri dari koil, beberapa kontak Normally Open ( NO ) dan beberapa Normally Close ( NC ). Pada saat satu kontaktor normal, NO akan membuka dan pada saat kontaktor bekerja, NO akan menutup. Sedangkan kontak NC sebaliknya yaitu ketika dalam keadaan normal kontak NC akan menutup dan dalam keadaan bekerja kontak NC akan membuka. Koil adalah lilitan yang apabila diberi tegangan akan terjadi magnetisasi dan menarik kontak-kontaknya sehingga terjadi perubahan atau bekerja. Kontaktor yang dioperasikan secara elektromagnetis adalah salah satu mekanisme yang paling bermanfaat yang pernah dirancang untuk penutupan dan pembukaan rangkaian listrik maka gambar prinsip kerja kontaktor magnet dapat dilihat pada gambar berikut :



Kontaktor termasuk jenis saklar motor yang digerakkan oleh magnet seperti yang telah dijelaskan di atas. Bila pada jepitan a dan b kumparan magnet diberi tegangan, maka magnet akan menarik jangkar sehingga kontak-kontak bergerak yang berhubungan dengan jangkar tersebut ikut tertarik. Tegangan yang harus dipasangkan dapat tegangan bolak balik ( AC ) maupun tegangan searah ( DC ), tergantung dari bagaimana magnet tersebut dirancangkan. Untuk beberapa keperluan digunakan juga kumparan arus ( bukan tegangan ), akan tetapi dari segi produksi lebih disukai kumparan tegangan karena besarnya tegangan umumnya sudah dinormalisasi dan tidak tergantung dari keperluan alat pemakai tertentu.

Karakteristik

Spesifikasi kontaktor magnet yang harus diperhatikan adalah kemampuan daya kontaktor ditulis dalam ukuran Watt / KW, yang disesuaikan dengan beban yang dipikul, kemampuan menghantarkan arus dari kontak – kontaknya, ditulis dalam satuan ampere, kemampuan tegangan dari kumparan magnet, apakah untuk tegangan 127 Volt atau 220 Volt, begitupun frekuensinya, kemampuan melindungi terhadap tegangan rendah, misalnya ditulis ± 20 % dari tegangan kerja. Dengan demikian dari segi keamanan dan kepraktisan, penggunaan kontaktor magnet jauh lebih baik dari pada saklar biasa.

Aplikasi

Keuntungan penggunaan kontaktor magnetis sebagai pengganti peralatan kontrol yang dioperasikan secara manual meliputi hal :
a.Pada penangan arus besar atau tegangan tinggi, sulit untuk membangun alat manual yang cocok. Lebih dari itu, alat seperti itu besar dan sulit mengoperasikannya. Sebaliknya, akan relatif sederhana untuk membangun kontaktor magnetis yang akan menangani arus yang besar atau tegangan yang tinggi, dan alat manual harus mengontrol hanya kumparan dari kontaktor.
b.Kontaktor memungkinkan operasi majemuk dilaksanakan dari satu operator (satu lokasi) dan diinterlocked untuk mencegah kesalahan dan bahaya operasi.
c.Pengoperasian yang harus diulang beberapa kali dalam satu jam, dapat digunakan kontaktor untuk menghemat usaha. Operator secara sederhana harus menekan tombol dan kontaktor akan memulai urutan event yang benar secara otomatis.
d.Kontaktor dapat dikontrol secara otomatis dengan alat pilot atau sensor yang sangat peka.
e.Tegangan yang tinggi dapat diatasi oleh kontaktor dan menjauhkan seluruhnya dari operator, sehingga meningkatkan keselamatan / keamanan instalasi.
f.Dengan menggunakan kontaktor peralatan kontrol dapat dipasangkan pada titik-titik yang jauh. Satu-satunya ruang yang diperlukan dekat mesin adalah ruangan untuk tombol tekan.
g.Dengan kontaktor, kontrol otomatis dan semi otomatis mungkin dilakukan dengan peralatan seperti kontrol logika yang dapat diprogram seperti Programmable Logic Controller (PLC).

Dikutip dari KONTAKTOR

Read More

Rangkaian Control System PLC

PLC adalah device kontrol yang juga membutuhkan sistem kontrol pendukung sebagaimana device-device kontrol lainnya, dan untuk mengaktifkan kerja dari device ini maka dibutuhkan sumber tegangan dari luar yang disusun dalam sebuah sistem kontrol yang bertujuan untuk mengatur dan melindungi sistem.

Ada 3 sistem kontrol pendukung yang harus diinstal pada sistem kontrol PLC yaitu :
1. kontrol rangkaian daya yang mensuplai tegangan sumber ke PLC dan untuk sumber cadangan bagi penambahan sistem.
2. kontrol rangkaian input yang mensuplai tegangan sumber ke inputan PLC dan
3. kontrol rangkaian output yang mensuplai tegangan sumber ke outputan PLC.

Dan ketiga rangkaian kontrol diatas berfungsi untuk :

a. melindungi sistem dari arus beban lebih dan arus tanah
b. memberikan layanan energi listrik bagi PLC termasuk semua device input/output,
c. meng-isolir keadaan error/alarm yang terjadi pada PLC
d. memberikan layanan sumber tegangan untuk komputer /notebook yang digunakan untuk keperluan pemeliharaan, monitoring dan trouble shooting.
e. Melindungi sistem PLC dari gangguan riak-riak tegangan dan freukwensi yang tidak diinginkan.
Rangkaian daya
Ada beberapa komponen utama pada rangkaian daya yaitu :
1. Sumber tegangan sistem
Sumber tegangan ini sama dengan sumber tegangan yang ada pada induksi pada umumnya yaitu 380 V dan 220 V untuk standar tegangan di Indonesia.

2. Transformator
Device ini berguna untuk menurunkan atau menaikkan tegangan sehingga diperoleh tegangan output (sekunder) sesuai dengan tegangan kerja sistem antara PLC jika yang ada bertegangan kerja 100V (device standar Jepang) maka diperlukan step down trafo input 380 V dan 100 V.


3. Power Supply
Device ini berguna untuk menyearahkan tegangan AC menjadi tegangan DC yang dibutuhkan untuk sumber tegangan kerja pada type PLC tertentu.

4. Breaker
Breaker berguna untuk memutuskan –menghubungkan rangkaian dari sumber tegangan, istilah ini bisa terjadi pada saat kondisi overload,hubung singkat dan untuk pemeliharaan, rating teganganpun harus dipilih sesuai dengan kapasitas beban yang dilayaninya, dalam hal ini harus dihitung besarnya daya pada transformator yang melayani device-device seperti power supply,PLC, Relai dan lain-lain.

5. Earth Leakage Breaker (ELB)
Kegunannya hampir sama dengan breaker biasa yaitu memutus-menghubungkan rangkaian dari sumber tegangan, hanya saja ELB memiliki fungsi khusus yaitu mengisolir sistem dari gangguan hubungkan tanah.gangguan hubung tanah yang dimaksudkan disini yaitu adanya arus bocor dari sistem ketanah/Ground sehingga bisa menyebabkan adanya potensi tegangan sentuh yang berbahaya pada keselamatan manusia. ELB akan memutuskan sistem jika dideteksi adanya arus bocor beberapa miliampere saja tergantung rating dari ELB tersebut.
6. Circuit Protektor
Sebagaimana fungsi breaker, circuit protektor berfungsi khusus untuk melindungi rangkaian dari gangguan arus lebih dan hubung singkat, dan bisa dikatakan bahwa circuit protektor adalah breaker dengan rating arus kecil untuk melindungi rangkaian kontrol.

7. Noise Filter
Device ini berguna untuk menfilter adanya riak-riak tegangan freukuensi yang memasuki sistem sehingga outputnya selalu menghasilkan tegangan dan freukuensi yang tidak mengganggu sistem kontrol PLC, Device ini berupa hubungan seri pararel dari Induktor dan Capasitor yang mampu meredam khususnya freukuensi-freukuensi liar.
8. Relay
Sebagaimana diketahui bahwa relay akan selalu ada dalam sistem kontrol bagaimana jenis dan bentuk sistem yang dipakai, manfaatnya dalam mengatur kondisi off-on device menyebabkan relay dipakai dalam sistem rangkaian daya untuk sistem kontrol.

9. Maintenance Source
Device ini sama dengan stop kontak biasa yang memberikan sumber tegangan kerja untuk komputer/notebook bagi keperluan pemeliharaan, memonitoring dan troubleshooting sistem kontrol PLC.

DIAGRAM KONTROL RANGKAIAN DAYA

Dikutip dari Rangkaian Control System PLC

Read More

Memahami System Kerja PLC

Untuk memahami kerja PLC maka harus memahami terlebih dahulu prinsip kerja Relay , dimana relay memiliki coil yang disuplai oleh sumber tegangan dan kontak yang menghubungkan dua terminal.

Prinsip kerja relay : jika diberi sumber tegangan kerja maka semua kontak-kontaknya akan berubah status. Kontak NO menjadi close dan kontak NC menjadi open.

Prinsip kerja PLC signal dari device input (on/off) akan mengaktifkan coilo semua (input) yang mencerminkan masing-masing device input (dalam hal ini disimpan dalam sebuah memory data input) coil semua ini akan mengontrol kondisi on/off internal kontak yang tersusun dalam sebuah program PLC/Ladder diagram (programing & prossesing).


Sesuai prinsip logika relay, PLC akan mengolah program secara urut dan kontinyu (loop) sehingga menghasilkan sebuah hasil program berupa kondisi on/off internal coil outputan yang disimpan dalam memory data outputan dan latch memory. Internal coil outputan ini yang sudah tersimpan dalam memory ini akan mengontrol kontak output semu yang menghubungkan device output dan sumber tegangan.

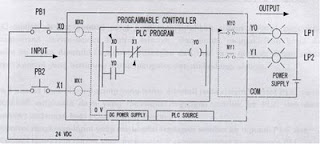

Sebagai contoh lihat gambar diatas :
a. di dalam PLC diassosiasikan memiliki coil bayangan/semu MX...dan kontak semu MY...(masing-masing adalah memori data input dan output)
b. Coil MX...mendapat suplai tegangan 24Vdc melalui input PLC yaitu tombol X0 dan tombol X1
c. Kontak MY... mendapat suplai tegangan misal 220 Volt yang memikul beban lampu Y0 dan Y1 melalui kontak bayangan MY.......
d. Jika tombol X0 ditekan (walaupun sebentar), maka coil bayangan MX0 akan bekerja sehingga kontak-kontaknya akan berubah status. Coil bayangan MX0 ini akan merubah status kontak yang berada dalam bahasa pemrograman PLC. Dalam hal ini kontak X0 akan menjadi close (tertutup) walaupun tombol X0 dilepas, kontak Y0 akan mengunci sampai tombol X1 dilepas.
e. Karena kontak X) tertutup, maka coil Y0 akan bekerja dan merubah status kontak MY0 menjadi tertutup, dalam hal ini lampu L1 akan mendapat suplai tegangan dan menyala.
f. Jika tombol X2 ditekan, maka coil bayangan MX1 akan bekerja dan mengubah status kontak NC dalam bahasa pemrograman menjadi terbuka, dalam hyal ini coil Y0 menjadi tidak aktif.
g. Karena coil Y0 non aktif, maka kontak bayangan MY0 terbuka dan lampu L1 mati.

Dikutip pada Dasar-dasar PLC

Read More

Dasar-Dasar PLC

Programmable logic Control
PLC adalah peralatan/ device yang penggunannya dapat memprogram untuk menghasilkan serentetan atau urutan dari sebuah event atau kejadian, kejadian atau event ini diperoleh dari sebuah trigger (input ON atau OFF) yang diterima oleh PLC. Berdasarkan logika program yang ada PLC mengolah data Input dan memberikan hasil berupa Output yang identik dengan logika ON dan OFF, hasil output PLC ini akan mengaktifkan atau sebaliknya dari peralatan listrik yang terhubung ke output PLC.

Dalam materi telah dijelaskan bagaimana peranan relay dalam system kontrol, dan disini akan dibahas hubungan antara relay dan PLC sebagai sama-sama-device kontrol.

PLC mengambil sistem kerja dari relay dimana ada coil (termasuk instruksi-instruksi) dan kontak yang mencerminkan kondisi dari coil/instruksi tersebut, jika coil atau instruksi itu aktif maka kontak-kontaknya akan berubah status. Tetapi PLC adalah sebuah device terprogram sehingga kemampuannya dalam menyediakan data-data, mengolah, menghitung dan kecepatan prosesnya tidak bias disamakan dengan relay. Karena PLC bekerja berdasarkan sistem olah data electronic yang mampu memberikan banyak alternatif olah data seperti angka, timer, counter, register, dan lain-lain, sedangkan relay bekerja berdasarkan system kerja elektromagnetik yang terbatas pada pengkondisian on-off saja.

PLC juga menyediakan kontak-kontak yang tak terbatas jumlahnya untuk setiap coil outputan, dan tentu saja jumlah kontak ini menjadi relative terbatas sesuai kemampuan memory dari PLC itu sendiri. Kemampuannya dalam mengolah data terprogram inilah yang menyebabkan PLC menjadi device paling utama dalams ebuah system automatisasi, sedangkan relay akan tetap dipergunakan sebagai device pendukungnya.


Jika diasosiasikan lebih lanjut maka PLC adalah kumpulan dari banyak sekali relay ( coil/instruksi output dan kontak) yang satu sama lain akan saling berhubungan sesuai dengan program yang telah disimpan membentuk urutan dari sebuah kejadian/ proses yang akan datang dari inputan PLC dan menghasilkan output program yang mengatur kondisi ob/off dari device outputan Plc itu sendiri.

Kelebihan PLC
1. Simple Dalam Bentuk Dan Ukurannya
Dengan menggunakan sistem kontrolPLC maka hanya dibutuhkan box control dengan size yang lebih kecil dibandingkan dengan menggunakan sistem control relay.
2. Mudah Dalam Proses Perangkaiannya
Karena menggunakan sistem control yang terprogram, maka perangkaian untuk semua device I/O hanya dilakukan sekali dan susunan diagram garis sistem kontrolnya sangat mudah untuk dirangkai walaupun oleh seorang pemula sekalipun.
3. Menghemat Waktu Modifikasi
Perubahan alur control tidak merubah rangkaian I/O pada PLC karena hanya merubah program saja, sedangkan pada control relay harus merubah rangkaian kabel yang sangat rumit dan memakan waktu lama.dalam aktualnya sebuah sistem kontrol tidak bisa dituangkan dalam sebuah program jadi yang dijamin akan berjalan sebagaimana mestinya, tetapi membutuhkan trial dan error sampai dicapai sebuah hasil program yang memuaskan, hanya dengan merubah program saja tentu perubahan menuju sistem kontrolyang memuaskan tidak terlalu rumit. Jika menggunakan kontrol relay dengan sistem kontrol yang komplexs bisa dipastikan tidak akan mungkin bisa mengejar schedule yang telah ditetapkan untuk mencapai system control yang memuaskan.
4. Flexible
Sistem control PLC sangat Flexible terhadap perubahan dan modifikasi sitem yang dikontrolnya, bahkan penambahan I/O atau device sangat memungkinkan tergantung dari persyaratan hardware PLC itu sendiri. Bahkan PLC mampu link dengan system lain yang memenuhi persyaratan tertentu seperti robot, touch panel dan aplikasi program computer.
5. Mudah Dalam Pemeliharaan Dan penemuan masalah
Karena tidak tergantung pada relay, maka pemeliharaannya terbatas pada terminal I/O, backup data, battery dan pengkondisian suhu dimana PLC ditempatkan. Untuk kontrol relay maka harus dilakukan secara rutin inspeksi terhadap semua relay yang terpasang karena mudah sekali terganggu dengan adanya polusi logam ringan yang sering menutupi kontak-kontak relay, pelacakan terhadap trouble yang terjadi juga sangat mudah karena bisa dimonitoring lewat computer.
6. Ekonomis
Untuk mengontrol mesin-mesin yang melibatkan servo motor, timer bertingkat, counter bertingkat, robot, touch panel, data register, dan sejenisnya maka penggunaan PLC sangat ekonomis dibandingkan dengan menggunakan kontrolkonvensional yang kadang- kadang tidak sanggup untuk mengontrol sistem yang kompleks.

Hardware Sistem Kontrol PLC :
a. Sumber daya : adalah sumber energi listrik dengan tegangan kerja untuk mengaktifkan semua komponen dalam PLC. Tegangan kerja 100 – 240 VAC.
b. Input : adalah terminal yang terhubung ke peralatan yang menggunakan device switch atau saklar, hanya dikenal 2 kondisi pada terminal input yaitu On dan Off. Atau dalam logika dikenal bilangan biner 1 dan 0.
c. MPU atau main processing Unit : Element PLC dimana program dipanggil, disimpan dan diolah.
d. Output ; adalah terminal PLC yang mencerminkan hasil olah program yang akan mengontrol On atau Off sebuah device yang terhubung ke terminal ini.
e. Power supply internal : yaitu sumber energi DC biasanya 24 volt yang dihasilkan oleh PLC sebagai hasil proses penyearah tegangan AC, tegangan 24 VDC ini diperlukan untuk sumber tegangan pada terminal input. Tidak semua PLC mempunyai fasilitas ini sehingga diperlukan sumber 24 VDC dari luar jika PLC tidak menyediakannya.
f. Programming port : yaitu tempat menstransfer dan memonitor kinerja program PLC baik dari PC ke PLC atau sebaliknya.
g. Run/Stop switch : yaitu switch untuk memilih mode kerja PLC yang diinginkan, jika ingin mengaktifkan program digunakan RUN dan jika ingin menstransfer program baru dari PC ke PLC digunakan STOP.

Yang Diperlukan Untuk memprogram PLC
a. sebuah console atau programming tools yang diperlukan untuk membuat program, menstransfer, mengedit, dan memonitor kinerja program PlC.
b. Sebuah Opto- kabel interface RS232/RS242 untuk komunikasi antara console/PC dan PLC, Interface ini dipakai pada saat menstransfer/ memanggil dan memonitor program PLC.
c. Sebuah personal Computer (PC) : jika console tidak ada, maka PC lebih Flexible dan mudah dalam membuat, mengedit, menstransfer dan memonitor program PLC.
d. Software PLC : jika digunakan PC, maka harus ada software pemrograman dari PLC yang bersangkutan.

Dikutip pada Dasar-dasar PLC
